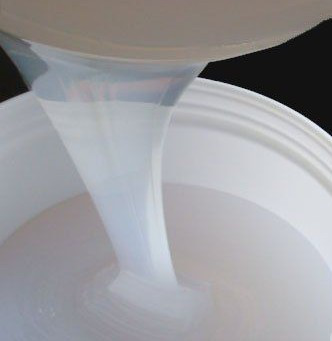

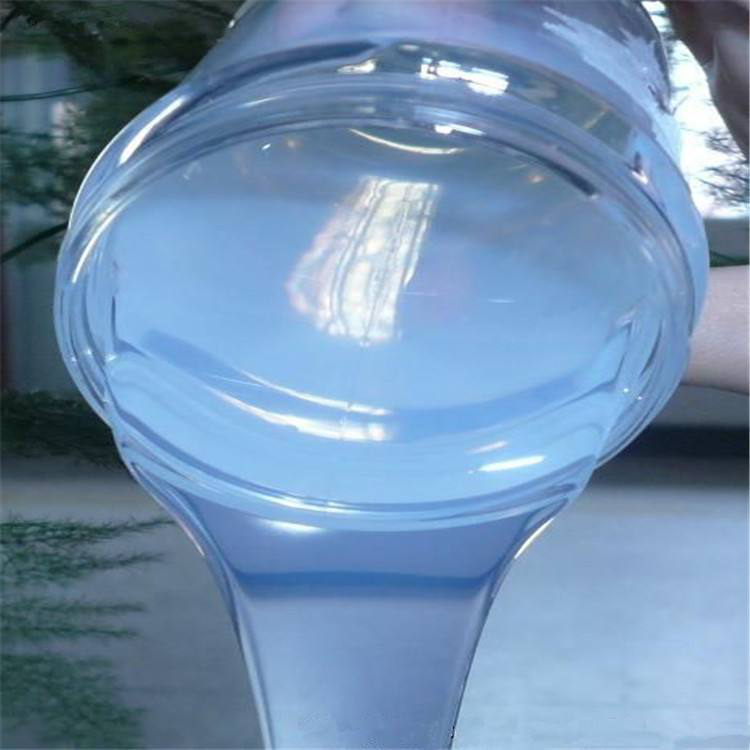

硅膠制品材料各種各樣，除了混硫化硅膠之外是在灌膠工藝上也得到廣泛的使用，雙組分縮合型室溫硫化模具硅橡膠是較常見的 一種室溫硫化硅橡膠，其生膠通常是羥基封端的聚硅氧烷，再與其它配合劑、催化劑相結(jié)合組成膠料，這種膠料的粘度范圍可從 100厘沲至一百萬厘沲之間。分流淌性和半流淌性兩種，可用于灌封和涂敷使用。產(chǎn)品可以達(dá)到高透明狀態(tài)。

　　一、產(chǎn)品用途

　　雙組分縮合型室溫硫化模具硅橡膠的硫化時間主要取決于催化劑的類型、用量以及溫度。在室溫下要達(dá)到完全固化需要一天 左右的時間，但在150℃的溫度下只需要1小時。可在一65~250℃溫度范圍內(nèi)長期保持彈性，并具有優(yōu)良的電氣性能和化學(xué)穩(wěn)定性 ，能耐水、耐臭氧、耐氣候老化，加之用法簡單，工藝適用性強(qiáng)，因此，廣泛用作灌封和制模材料。各種電子、電器元件用室溫 硫化硅橡膠涂覆、灌封后，可以起到防潮、防腐、防震等保護(hù)作用。可以提高性能和穩(wěn)定參數(shù)。雙組分室溫硫化硅橡膠特別適宜 于做深層灌封材料并具有較快的硫化時間，這一點(diǎn)是優(yōu)于單組分室溫硫化硅橡膠制品之處。

　　雙組分室溫硫化硅橡膠硫化后具有優(yōu)良的防粘性能，加上硫化時收縮率極小，因此，適合于用來制造軟模具，用于鑄造環(huán)氧 樹脂、聚酯樹脂、聚苯乙烯、聚氨酯、乙烯基塑料、石蠟、低熔點(diǎn)合金等的模具。

　　二、使用方法

　　1、本產(chǎn)品分為AB兩種組分，其中A組分為白色膏狀物，B組分為液體固化劑。在使用時，先將AB兩組分以20-30：1（質(zhì)量比）進(jìn) 行配比，攪拌均勻，即可使用；

　　2、被粘物表面應(yīng)盡可能保持干凈無油污，從而保證硅橡膠與產(chǎn)品表面具有良好黏結(jié)；

　　3、在使用過程中，攪拌會帶入空氣，造成內(nèi)部含有氣泡，如果需要，可以通過在密封容器中進(jìn)行抽真空脫泡；

　　4、當(dāng)甲乙兩種組分混合后，考慮到其操作期，盡可能在20分鐘內(nèi)用畢；

　　5、將混合物涂敷在材料表面，停放24小時待其完全固化后即可使用；
