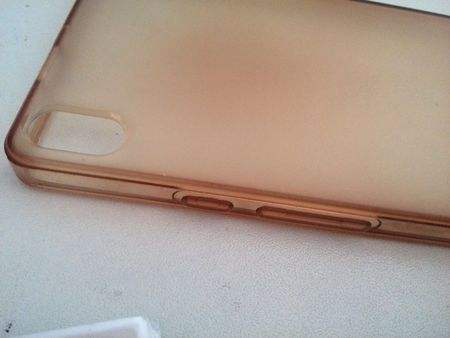

還記得原來硅膠產(chǎn)品出現(xiàn)發(fā)黃的現(xiàn)象已經(jīng)成為了很多人心目中的印記，在硅膠智能手機(jī)套才出來的時(shí)候硅膠套大面積撲入市場(chǎng)，透明色白色等等保護(hù)套使用不久就出現(xiàn)變黃變色的現(xiàn)象導(dǎo)致人們記得硅膠產(chǎn)品出現(xiàn)變黃是本質(zhì)問題，那么硅膠產(chǎn)品出現(xiàn)變黃的主要原因到底是出現(xiàn)在哪里呢，你真的了解過嗎？

　　從硅膠制品廠家生產(chǎn)硫化工藝上來講一般不會(huì)出現(xiàn)產(chǎn)品發(fā)白的現(xiàn)象，而在原材料廠家的工藝當(dāng)中材質(zhì)出現(xiàn)變黃處理白炭黑中鐵離子含量有關(guān)，也和白炭黑的PH值，硅膠生產(chǎn)生產(chǎn)工藝，還有生產(chǎn)生膠時(shí)用的催化劑有關(guān)，當(dāng)然每批次的白炭黑鐵含量都有差異，如果不測(cè)出的話產(chǎn)品是否會(huì)變黃也有一定的因素！

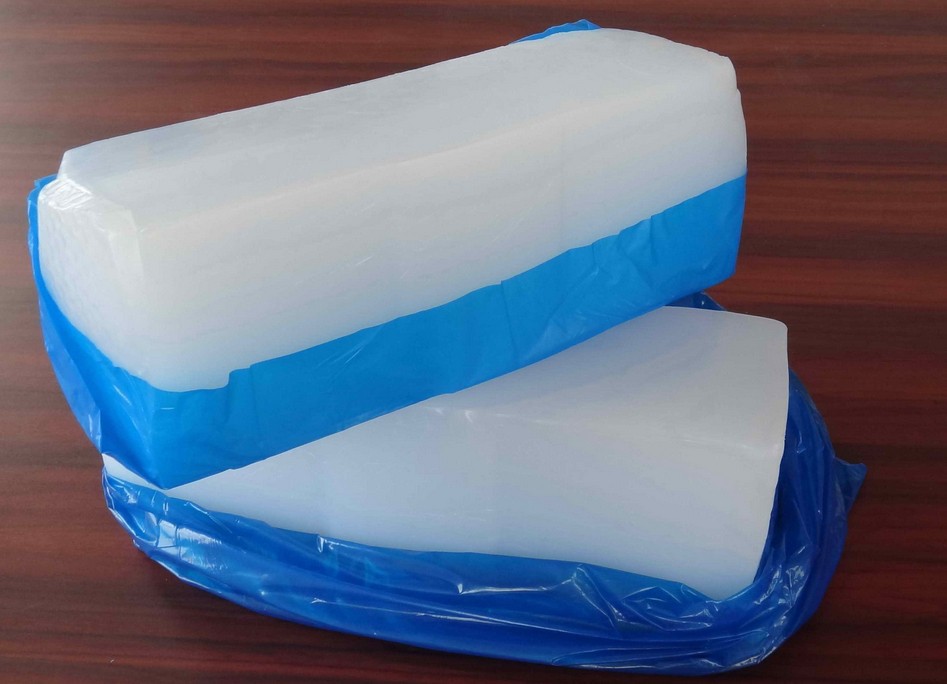

　　在催化劑方面，生膠一般是用四甲基氫氧化銨作為催化劑，在破媒階段處理不好的話，會(huì)導(dǎo)致生膠本身偏黃，這個(gè)自己把生膠從箱子內(nèi)拿出來對(duì)比一下看看就知道了。另外高乙烯基生膠（乙烯基含量1%以上）特別容易發(fā)黃，如果你的配方中高乙烯生膠用量比別人多的話，有可能出現(xiàn)混煉膠沒有別人通透的情況。

　　另一方面就是使用產(chǎn)品在使用過程中在不同環(huán)境下是否正確的使用，比如長期暴曬，臭氧環(huán)境下使用，高溫情況下存放等等因素。最后就是原材料廠家的環(huán)境機(jī)臺(tái)問題了，捏合機(jī)在使用時(shí)，要注意攪拌槳是否有裂痕漏水以及冷水是否過冷，導(dǎo)致缸內(nèi)壁出現(xiàn)冷凝水，這些易導(dǎo)致混煉膠發(fā)黃，特別是夏季，注意溫差。還有盤根，檢查盤根是否有漏。
