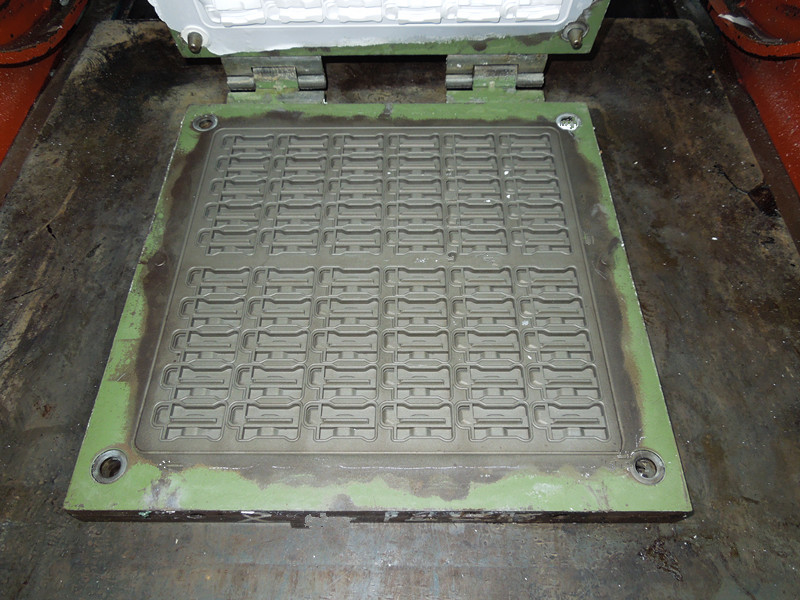

在硅膠制品廠家生產(chǎn)加工產(chǎn)品是常常會遇到一些模具上面的問題，在模具當(dāng)中生產(chǎn)產(chǎn)品時與模具的選擇有很大影響，比如產(chǎn)品的生產(chǎn)往往開發(fā)做出不都與模具的鋼材有關(guān)聯(lián)，模具的回啤次數(shù)，與模具的剪口，模具表面亮度和模具表面耐腐蝕性的強度有直接關(guān)系，而在制作不同材質(zhì)的硬度和性能產(chǎn)品或者量大需要長期生產(chǎn)時都會選取不同材質(zhì)的鋼材來制作模具。而硅橡膠模具當(dāng)中常用的鋼材有哪些？

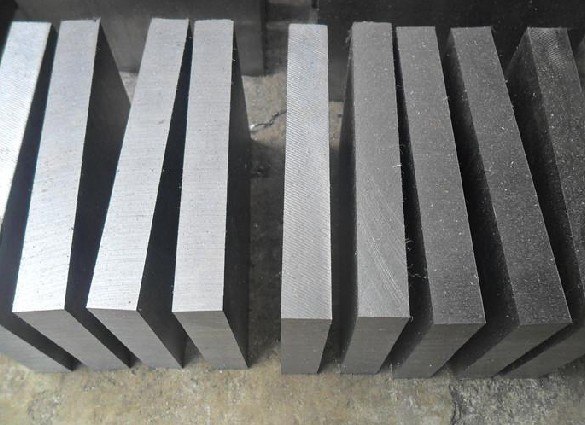

    50#鋼因為各國的標(biāo)準(zhǔn)不同其編號也不同（美國標(biāo)準(zhǔn)編號: AISI 1050~1055；日本標(biāo)準(zhǔn)編號: S50C ~ S55C；德國標(biāo)準(zhǔn)編號：1.1730。國內(nèi)也有人稱中炭鋼或45#鋼，香港稱為王牌鋼，此鋼材的硬度為：HB170~HB220，價格便宜，加工容易，冷變形塑性低、焊接性能、淬透性差，但無回火脆性，切削性能尚可。一般在正火或淬火、回火下使用，用于制造耐磨性要求不高。所以一般硅膠制品廠家常見的模具生產(chǎn)都是采用它制作！

    p20鋼，美國、日本、新加坡、中國大陸及香港地區(qū)標(biāo)準(zhǔn)編號：AISI P20。德國等部分歐洲國家編號：DIN:1.2311、1.2378、1.2312) P20鋼材是一種模具焊材的型號，預(yù)先硬化處理至285-330HB（30-36HRC），可直接用于制模加工，并具有尺寸穩(wěn)定性好的特點，預(yù)硬鋼材才可滿足一般用途需求，模具壽命可達50W模次 .  。如經(jīng)過氮化加硬處理可得到高硬度表層組織，氮化后的表層硬度達到650-700HV （57-60HRC）模具壽命可達到100萬次以上，氮化層具有組織致密，光滑特點，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。

    718模具鋼材是繼P20基礎(chǔ)上發(fā)展起來的改進型鋼號，718只在P20鋼材上增加了5HRC的硬度其品質(zhì)上有較大改進，使之填補P20模具鋼材的不足，滿足P20模具鋼材達不到要求的場合。鋼材特長： 拋光 ,電蝕,焊補性與切削加工性良好 出廠狀態(tài)： 經(jīng)硬化及回火至HB290-330 。真空脫氣精煉處理鋼質(zhì)純凈，適合要求拋光或蝕紋加工熱壓模。 預(yù)硬狀態(tài)供貨，無需在熱處理可直接用于模具加工，縮短工期。 經(jīng)鍛軋制加工，組織致密，100%超聲波檢驗，無氣孔，針眼缺陷。S136鋼材淬回火狀態(tài)下使用（硬度48-54HRC）,為滿足長期工作或制件數(shù)量達100萬件以上壽命要求，更為適宜的使用方法應(yīng)做淬火低溫回火處理后硬度可達到48HRC以上，具有更好的拋光性及更出色的耐蝕性能。 目前是應(yīng)用最廣泛的通用型塑料，硅橡膠模具鋼材的典型鋼號。通常被稱作“高級”熱壓成型模具鋼材。

    (S136) 隨著熱成型模具市場對品質(zhì)的不斷提升，更多的需要模具鋼材的韌性，抗腐蝕性及整體硬度的完美集合S136被證明能滿足這些要求。其出廠硬度可達HB250, 就經(jīng)過200度價位后其表硬度仍然可達HB220。有著優(yōu)良的拋旋光性 ，優(yōu)良的耐磨性 ，優(yōu)良的機械加工性，淬火時具有優(yōu)良的穩(wěn)定性。從而在長期使用后模穴表面仍然維持原先的光滑狀態(tài)。模具在潮濕的環(huán)境下操作后存放時，不需要特別的保護大大的降低了生產(chǎn)成本 ，由于模具冷卻水道不受腐蝕的影響（不象普通模具鋼），熱傳導(dǎo)特性、冷卻效率在模具生命期中均保持穩(wěn)定，確保了模具恒久不變的成形時間，由于其特殊的性質(zhì)，更適合特殊環(huán)境的需求。優(yōu)良的耐腐蝕性、銹蝕性，更適合在有腐蝕性的原料、醋酸鹽類等注模原料或必須在潮濕的環(huán)境下工作及存放的模具。耐磨性強，在使用磨耗較大的注模材料（包括熱固性射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐刀具、器皿等。高光滑度的表面生產(chǎn)光學(xué)產(chǎn)品，如照相機、太陽眼鏡、化學(xué)儀器及塑料制品等。
